Popis

Flexibilní solární panel 20W 18V s regulátorem nabíjení 12V baterie

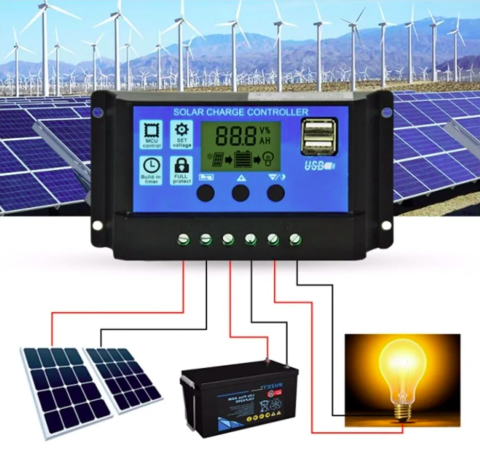

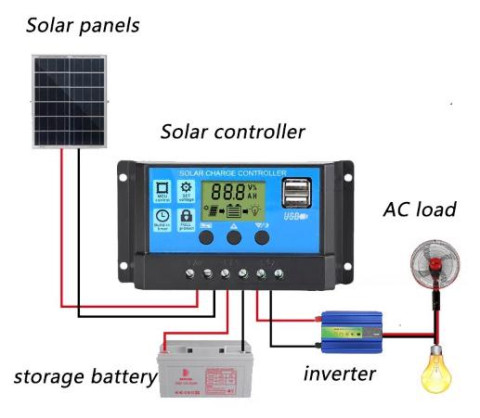

K nabíjení 12V baterií slouží sada 20W solárních panelů a PWM regulátoru. Ovladač má 2 5V USB porty.

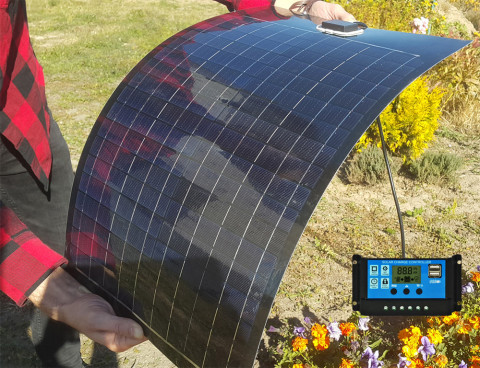

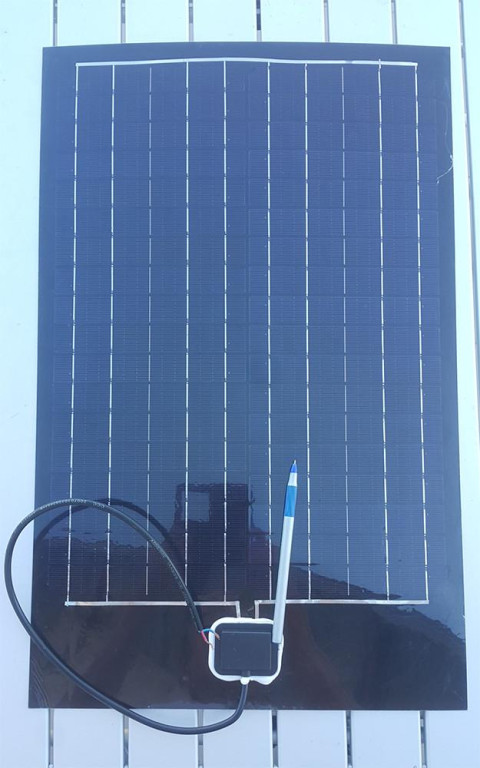

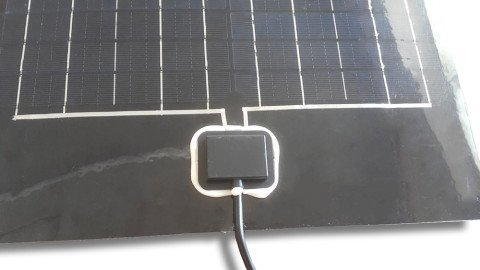

Flexibilní solární panel

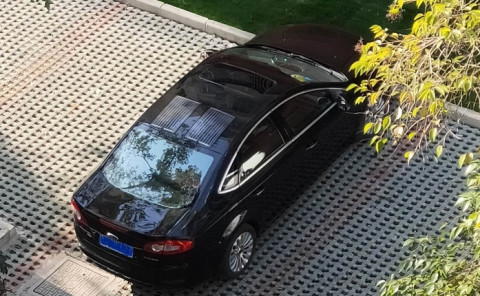

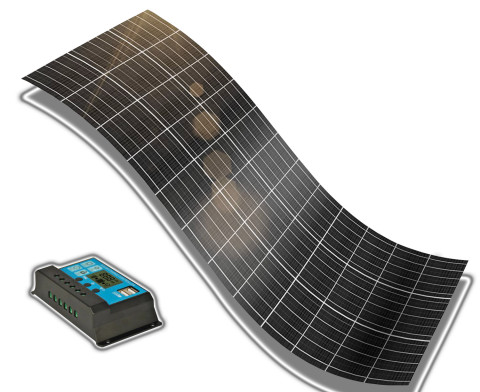

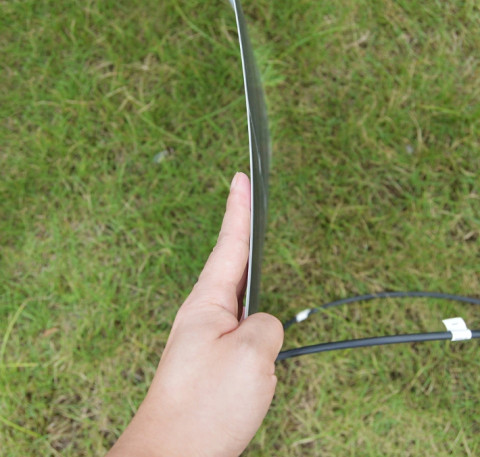

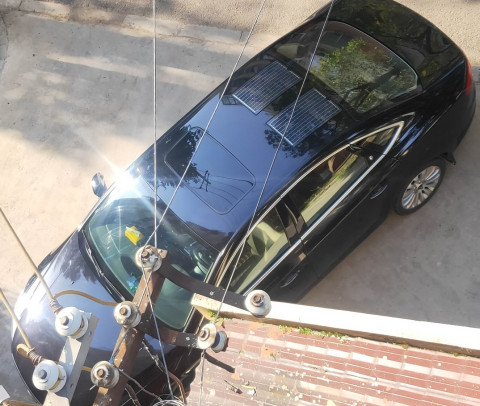

Solární panel je vyroben z pružného plastu a laminován. To umožňuje výrazné ohýbání a kroucení, což umožňuje jeho umístění na nerovném povrchu.

Panel je určen pro výstupní napětí 18V, což je vhodné pro nabíjení 12V baterií. Proto je lepší panel používat společně s 12V regulátorem. Výstupní výkon je 20W. Při maximálním slunečním svitu je nabíjecí proud 1,2A.

Rozměry: 550mm*355mm*2mm.

Panel je citlivý na částečné ztmavení. Doporučuje se osvětlit celých 100 % povrchu panelu.

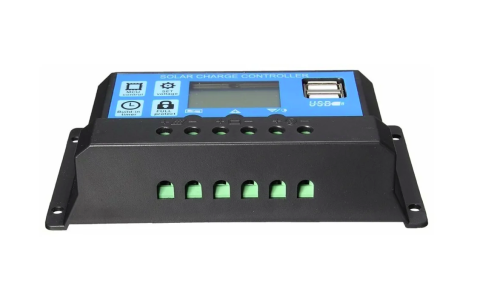

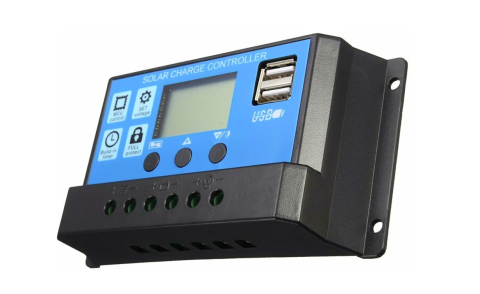

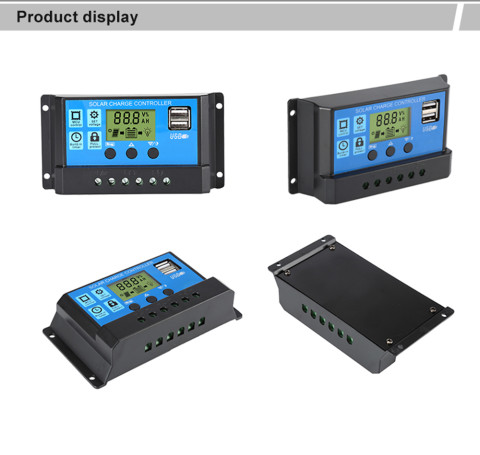

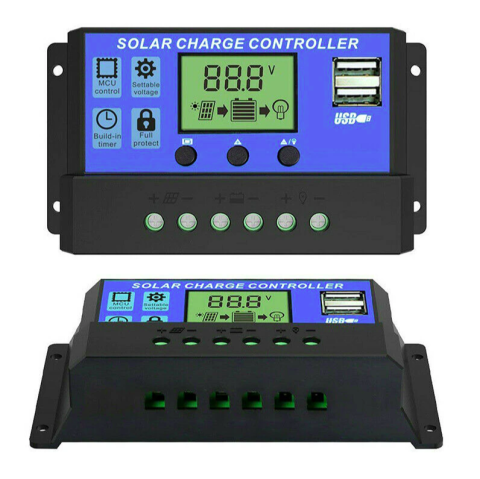

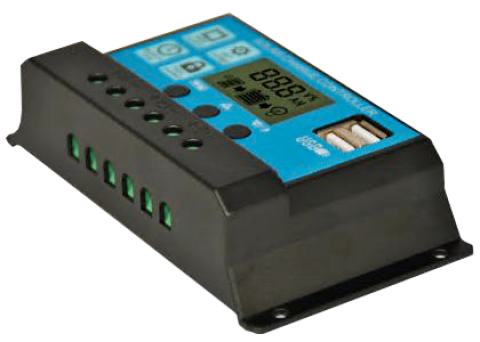

Ovladač

Solární regulátor nabíjení, inteligentní vybíjení s vestavěným LCD displejem a uživatelsky velmi příjemným rozhraním, flexibilní nastavení parametrů. Plně vhodné pro různá zařízení.

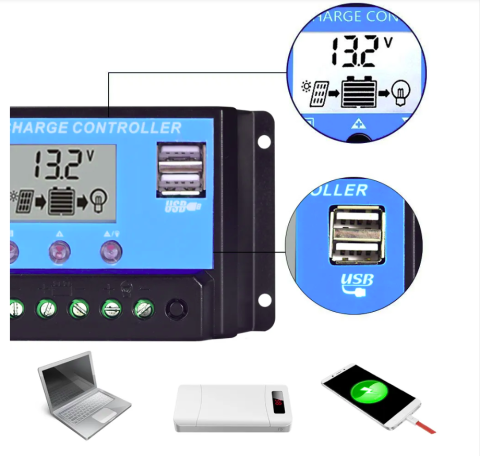

Dvě USB zásuvky pro nabíjení mobilních telefonů, smartphonů a dalších USB zařízení. Tento ovladač může nabíjet jakékoli přenosné zařízení, které lze nabíjet z portu USB vašeho počítače. Obvod využívá průmyslový regulátor. Velká obrazovka z tekutých krystalů. Možnost úpravy parametrů. Inteligentní třístupňové nabíjení řízené PWM. Ochrana proti zkratu a přerušení obvodu zátěže. Ochrana proti zpětnému vybití baterie.


Ovladač umožňuje sledovat napětí na svorkách baterie a sami je nastavit:

Nabíjecí udržovací napětí;
Odpojovací napětí zátěže;
napětí obnovující napájení zátěže (po vypnutí)
Nabitý provozní režim.


Vlastnosti:
Vestavěný průmyslový mikrokontrolér.

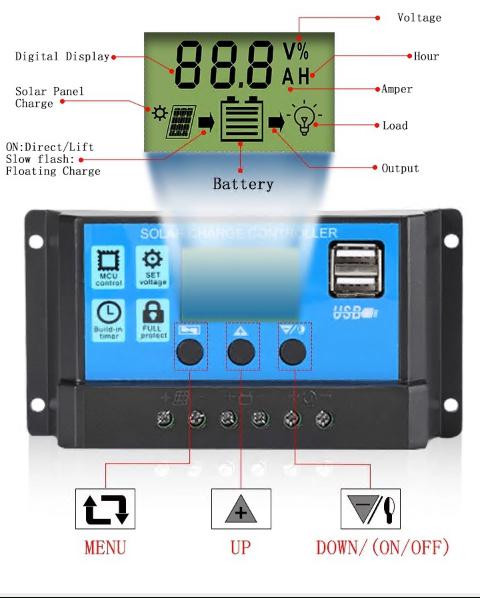

Velký LCD displej pro všechny nastavitelné parametry.
Plná kontrola nabíjení ve fázi Z.
Vestavěná ochrana proti zkratu, ochrana proti otevřenému obvodu, ochrana proti zpětnému proudu, ochrana proti nabíjení.

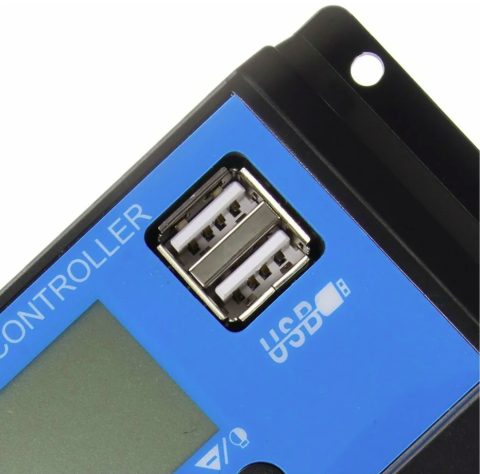

Duální USB výstup, maximální proud 2,5A pro podporu nabíjení mobilního telefonu Apple.
Dvojitý mosfet. Ochrana proti zpětnému proudu, nízký odvod tepla.

Specifikace:
Jmenovitý proud: 10A
Napětí USB: 5V (funguje po připojení baterie)
Napětí solárního panelu: až 25V
Napětí při odpojení zátěže (ochrana proti nadměrnému vybití baterie) - 10,7V / 21,4V (konfigurovatelný parametr)
Napětí pro opětovné připojení zátěže (po ochraně proti nadměrnému vybití baterie) - 12,6V / 25,2V (konfigurovatelný parametr)
Ztráty naprázdno ≤10mA
Režim nabíjení PWM (pulse width modulation).
Doporučená velikost drátu: 2,5 mm.sq.
Provozní teplota -35°C ~ 60°C

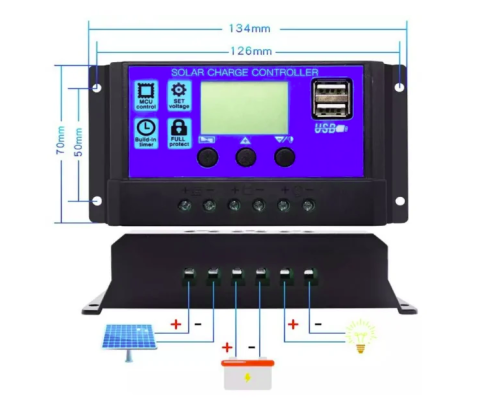

Rozměry: 70mm*133mm*34mm
Hmotnost: 204g

Návod k obsluze regulátoru solárního panelu je uveden v příloze
